锅炉施工建设工艺的新发展

　　正确认识有关锅炉工艺的施工技术以及对它的构建管理新应用措施。在此本文从本工艺施工特点及适用范围、工艺原理和施工工艺流程及操作要点以及锅炉材料与设备要求在质量控制于施工安全及环保措施等方面做了相应的论述。本文选自：《锅炉制造》,《锅炉制造》为社会主义服务的方向，坚持以马克思列宁主义、毛泽东思想和邓小平理论为指导，贯彻“百花齐放、百家争鸣”和“古为今用、洋为中用”的方针，坚持实事求是、理论与实际相结合的严谨学风，传播先进的科学文化知识，弘扬民族优秀科学文化，促进国际科学文化交流，探索防灾科技教育、教学及管理诸方面的规律，活跃教学与科研的学术风气，为教学与科研服务。

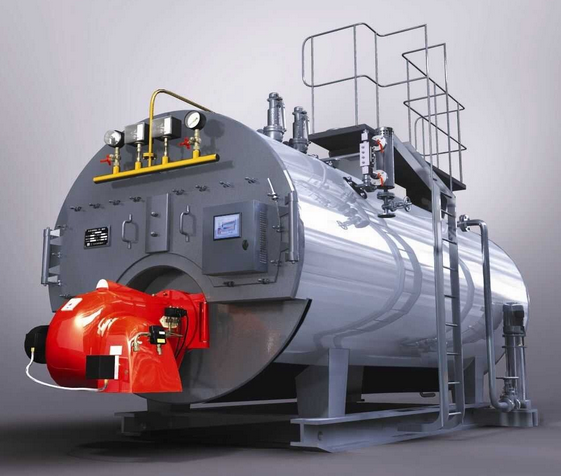

　　摘要：锅炉是一种能量转换设备，向锅炉输入的能量有燃料中的化学能、电能，锅炉输出具有一定热能的蒸汽、高温水或有机热载体。锅的原义指在火上加热的盛水容器，炉指燃烧燃料的场所，锅炉包括锅和炉两大部分。锅炉中产生的热水或蒸汽可直接为工业生产和人民生活提供所需热能，也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能。提供热水的锅炉称为热水锅炉，主要用于生活，工业生产中也有少量应用。产生蒸汽的锅炉称为蒸汽锅炉，常简称为锅炉，多用于火电站、船舶、机车和工矿企业。

　　关键词：锅炉,施工工艺,工程论文

　　1、本工艺施工特点及适用范围

　　①针对同组锅炉预埋地脚螺栓采用模具保证其在安装架上的安装精度，工艺流程简便易行;能够有效保证数量庞大、质量指标相同的锅炉预埋地脚螺栓安装质量;且施工效率高，施工周期短，有效节约成本;②本工艺适用大型火电机组锅炉及设备的高精度预埋地脚螺栓施工。

　　2、工艺原理

　　锅炉预埋地脚螺栓施工是一项工序简单重复的工作，容易实现标准化，采用模具保证同组锅炉预埋地脚螺栓在安装架上的安装精度，控制组间预埋地脚螺栓的几何尺寸，保证锅炉预埋地脚螺栓施工高精度。

　　3、施工工艺流程及操作要点

　　3.1 施工工艺流程 研制模具→把螺栓定位在安装架上→安装架安装→混凝土浇筑→基础复查验收→完成。

　　3.2 操作要点

　　3.2.1 设计锅炉预埋地脚螺栓定位模具

　　①按照锅炉地脚螺栓安装架图纸，设计预埋地脚螺栓定位模具，模具中的上下定位板孔径比地脚螺栓外径大0.5mm，上下两个定位板孔应上下在同一中心线上以保证地脚螺栓的垂度，把模具放置在一个水平面上以保证地脚螺栓顶标高一致，模具设计如图1。

　　②按照预埋地脚螺栓定位模具制作图进行模具制作：

　　首先用80mm×80mm×5mm钢板加工4个直径为?准46.5mm(地脚螺栓直径?准46mm)的平垫圈;切割一块750mm×750mm的δ=10mm钢板，在钢板四角开4个?准52mm的孔，孔距偏差≤5mm，把平垫圈点焊在钢板的4个孔上方，控制垫圈中心与轴线偏差≤1mm，切割4根长度为335mm的[10槽钢做支腿。

　　③找一块1500mm×6000mm的δ=16mm钢板做组合平台，钢板表面必须平整，用水准仪找平平台的四个角，保证四个角的标高偏差≤2mm;在平台上进行划线，精确的划出安装架地脚螺栓的位置，尺寸偏差≤1mm。

　　④选取锅炉厂地脚螺栓配套垫圈(?准46.5mm)，5个一组点焊在一块，垫圈内孔上下对齐，放在组合平台划线的地脚螺栓位置上，测量中心距与轴线偏差≤1mm，把垫圈组点焊在组合平台上。

　　⑤把槽钢和钢板组合的框架放置在垫圈组的正上方，用尺子测量框架上平面到组合平台的距离，四个支腿处高度偏差≤0.5mm，通过线锤进行调整其与垫圈组相对位置，保障上下定位孔在一个垂直平面。

　　⑥将模具框架焊接在δ16钢板平台上。以上各检查项目偏差在指标范围内，模具制作完成。

　　3.2.2 用模具精确定位地脚螺栓在安装架的位置 根据图纸，把地脚螺栓安装架的框架在平台上进行组合，焊接牢固，外型尺寸符合设计要求。

　　把地脚螺栓安装架翻过来，安装架上平面放置在模具上，地脚螺栓架的孔与模具定位孔对正，把4根螺栓分别放置在安装架的螺栓孔内，穿过模具上定位孔和下定位孔，地脚螺栓在安装架上依据模具定位后，复核地脚螺栓中心与轴线、垂直度等定位尺寸符合标准规范要求，采用定位块将螺栓焊接固定在安装架上。

　　3.2.3 安装架的安装 先把地脚螺栓安装架吊装的锅炉基础上，在无风或风小的情况下，采用水准仪、细钢丝、花篮螺栓对安装架进行定位;根据定位线初步调整安装架的纵横位置，用水准仪测量每个地脚螺栓顶部的标高，采用垫铁对地脚螺栓进行调整，地脚螺栓标高调整完成后进行纵横中心线的精找，用水准仪进行地脚螺栓标高的复查，以保证安装架的安装精度。最后把地脚螺栓安装架的支腿与基础预埋钢板焊接牢固，重新复查地脚螺栓中心与轴线偏差和标高。

　　3.2.4 混凝土浇筑 安装架在浇筑前，基础应铲好麻面，清理干净，无杂物及污垢，支好模板，注意不要碰到安装架，浇筑混凝土时，一定要用振动棒捣实，并做好后期的养护。

　　3.2.5 基础复查 基础模板拆除，基础表面光洁，无麻面，外形尺寸符合设计。

　　4、材料与设备要求

　　4.1 施工材料 施工材料主要有：地脚螺栓(配套垫片、螺母)、钢板、槽钢、氧气、乙炔、气割工具、电焊条等。

　　4.2 施工机具 施工机具应包括：吊车、水准仪、交流焊机、钢卷尺、花篮螺栓、钢丝、磨光机等。

　　5、质量控制

　　5.1 工程质量应符合下列现行标准要求：①《电力建设施工质量验收及评定规程》(土建工程)DL/T5210.1-2012;②《电力建设施工质量验收及评价规程》(锅炉)DL/T5210.2-2009;③《电力建设施工技术规范(焊接篇)》DL5190.7-2012;④《钢结构工程施工及验收规范》(GB50205-2012)。

　　5.2 一般质量要求：①地脚螺栓安装架在制作前，仔细审查图纸，并与锅炉钢架柱底板图纸进行比对，以免螺栓架与钢架柱底板尺寸不符;②施工前，组织参与施工人员进行技术交底，要求掌握模具使用的关键控制点及模具的尺寸控制要求;③所有测量工具应定期检查，校验合格后，方可使用，在施工过程中始终应使用同一测量器具，需要更换时应校验。

　　5.3 预埋螺栓质量要求：①在螺栓找正过程中，全方位进行跟踪，认真做好三级验收工作，对同组螺栓中心与轴线的相对位移逐个进行复核;②预埋地脚螺栓安装精度满足表1要求。

　　6、施工安全及环保措施

　　本施工工艺严格遵守《电力建设安全工作规程》(火电部分)DL/T5009.1-2002、《施工现场临时用电安全技术规范》(JGJ46-2005)的有关规定，同时遵守以下事项：

　　①坚持“安全第一、预防为主”的管理方针，加强现场监控，真正做到安全为了施工，施工必须安全;②所有施工人员必须体检合格经技术、安全交底后方可进入现场施工作业;③进入现场必须戴好安全帽，高空作业必须正确使用安全带;④高空作业人员必须体检合格，体检不合格者禁止高空作业，无高空作业证者不得登高;⑤施工用电源必须绝缘良好，严禁电缆与钢管、铁件等直接接触，所有电器设备均应有可靠的接地(或接零)，以保证操作人员的安全;⑥操作所有机械时应严格按照机械操作规程操作，并做好操作人员的自身安全防护工作;⑦现场施工要有专人协调调度，避免物体打击、机械伤害;⑧严格遵循国家有关环境保护的法律法规、标准规范、技术规程和地方有关环保的文件规定;⑨焊接时，必须使用面罩避免光污染与废气污染对人体的伤害，电焊条头不得随意丢弃，要放在随身携带的焊条筒内。

　　7、结束语

　　火力发电厂锅炉预埋地脚螺栓安装精度提高，能够有效为下道工序施工提供支持。本工艺能够有效提高预埋地脚螺栓的安装精度，从而提高整体锅炉本体安装质量。通过合理组织、精心施工，能够为工程带来了可观的经济效益、社会效益，是值得推荐的一种预埋地脚螺栓施工工艺。
